GCS制度型抽出式开关柜适用于三相交流频率为50HZ，额定工作电压为400V，额定电流为4000A及以下的发、供电体系中、作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场晰，产品符合GB7251.1.GB/123359、JB/T9661等相关制度。
GCS改进型是在制度型基础上改进研制的产品。适用于发电、输电、配电、电能转换和电能消耗装置的控制。产品符合GB7251.1.GB/T23359、JB/T9661等相关制度。

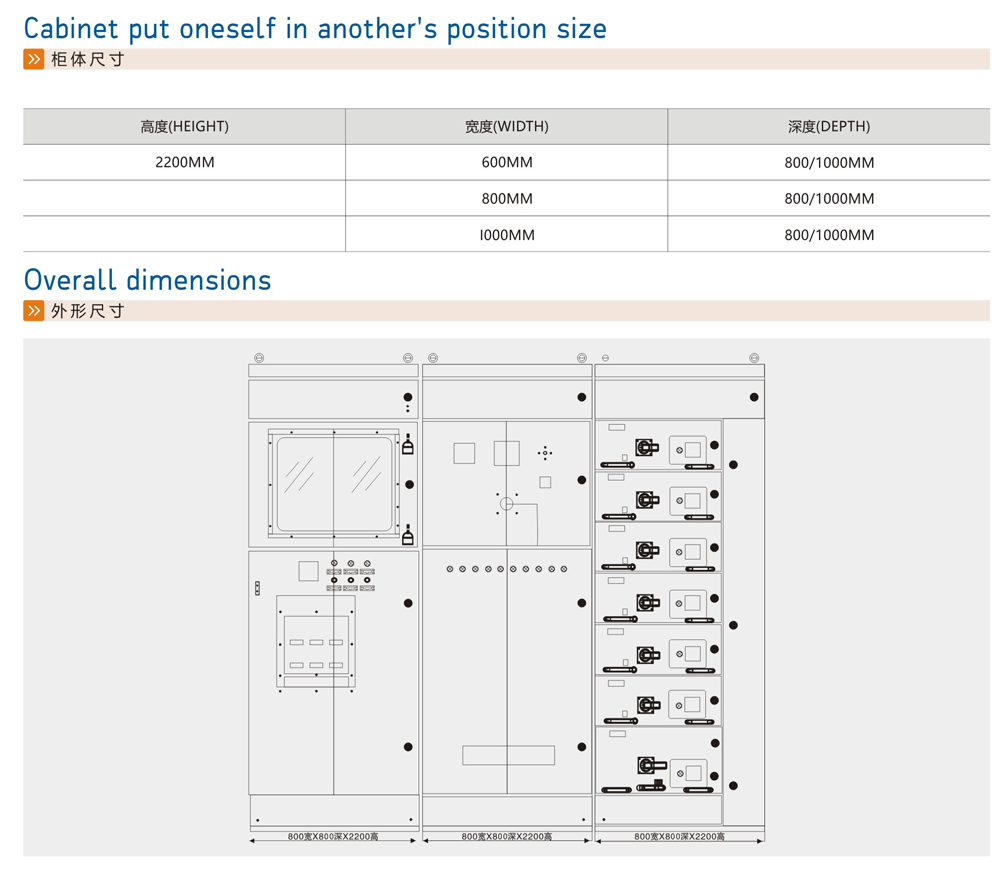

抽屉层高的模数为80MM时分为160/2、160、240、320、400、480等模数单元尺寸系列，抽屉安装单元有效高度1760MM。抽屉层高的模数为200MM时分别为200/2、200、400、600等模数单元尺寸系列，抽屉安装单元有效高度1800MM。单元回路额定电流60OA及以下其中%单元抽屉最大电流可达到100A。相同功能单元的抽屉具有良好的互换性，各种抽屉单元设有机械联锁装置。
框架采用KS型材，主构架上安装模数为E=20MM和100MM的·9.2MM安装孔，使得框架组装灵活方便;
开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;
水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施;电缆隔室的设计便电缆上、下进出均十分方便;
抽屉高度的模数为160MM。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。单元回路额定电流在400A及以下;
抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体，同时具有抽出式和固定性，可以混合组合,任意使用;
柜体的防护等级为IP30-IP40，还可以按用户需要选用。
